Racking gudang (sistem rak penyimpanan industri) merupakan infrastruktur rekayasa struktural baja yang dirancang untuk mengoptimalkan pemanfaatan ruang vertikal, melindungi integritas fisik kargo, mempercepat kecepatan pengambilan pesanan (picking speed), dan menjamin keselamatan kerja di area operasional pergudangan logistik dan manufaktur.

Kenaikan harga sewa lahan industri dan meningkatnya kompleksitas ribuan Stock Keeping Units (SKU) menuntut transformasi dari penumpukan lantai tradisional (floor stacking) menuju sistem racking terencana. Kesalahan dalam pemilihan profil baja, ketidaksesuaian beban palet, atau pengabaian batas lendutan struktural dapat menyebabkan keruntuhan beruntun (progressive rack collapse) yang mengancam keselamatan jiwa operator dan menimbulkan kerugian aset miliaran rupiah.

Panduan ini diperbarui pada 29 Agustus 2026 sebagai rujukan rekayasa fasilitas gudang dan kepatuhan K3 berdasarkan standar desain baja Rack Manufacturers Institute (RMI ANSI MH16.1), pedoman keselamatan Eropa FEM 10.2.02, regulasi keselamatan alat angkat-angkut Permenaker No. 8 Tahun 2020, serta standar inspeksi SEMA Codes of Practice.

Perbandingan 6 sistem racking industri modern

Jenis Sistem Racking Aksesibilitas SKU Utilisasi Ruang Gudang Metode Perputaran Stok Aplikasi Industri Ideal
1. Selective Pallet Racking 100% Akses Langsung 40% – 50% Ruang Kubik FIFO Murni / FEFO Fleksibel Distributor FMCG, farmasi, multi-SKU retail, 3PL logistics.
2. Double Deep Racking 50% Akses Langsung 60% – 65% Ruang Kubik LIFO Parsial (2 Palet Kedalaman) Penyimpanan barang homogen menengah, cold storage berpendingin.
3. Drive-In / Drive-Through Akses Terbatas per Jalur 75% – 85% Densitas Tinggi Drive-In (LIFO) / Drive-Through (FIFO) Cold storage beku kapasitas besar, bahan baku industri seragam.
4. Push-Back / Pallet Flow Akses per Level Muka Rak 70% – 80% Gravitasi / Rel Push-Back (LIFO) / Pallet Flow (FIFO) Produk dengan perputaran tinggi, jalur perakitan manufaktur.
5. Cantilever Racking 100% Akses Terbuka Depan Khusus Kargo Non-Palet Bebas Sesuai Slotting Material panjang: pipa baja, balok kayu, profil aluminium, gipsum.
6. Multi-Tier Mezzanine 100% Manual Hand-Picking 200% – 300% Multi-Lantai FIFO / Batch Picking Dinamis Fulfillment e-commerce busana/tekstil, suku cadang otomotif kecil.

Otomasi modern: Radio Shuttle Racking & ASRS

Untuk fasilitas logistik yang menuntut produktivitas ekstrem, sistem racking kini diintegrasikan dengan teknologi otomasi robotik:

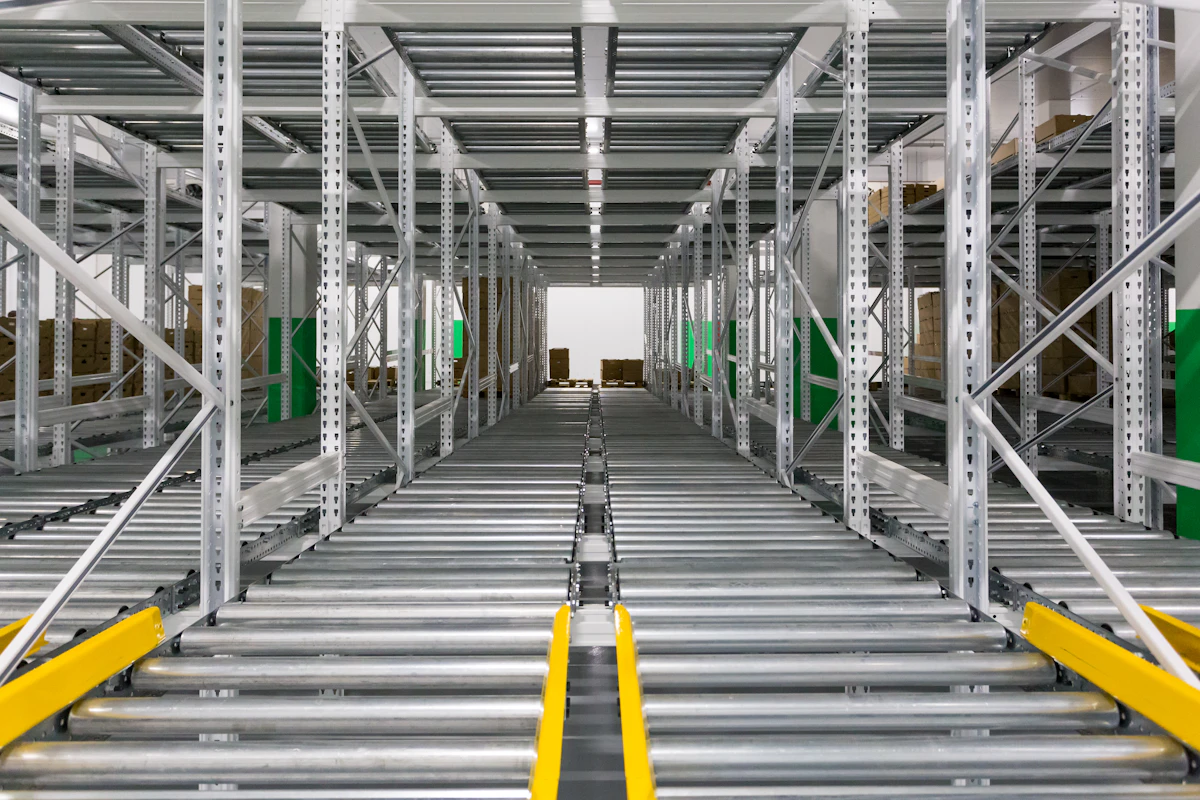

  • Radio Shuttle Pallet System: Kereta robotik bertenaga baterai lithium (Shuttle Cart) yang berjalan di atas rel baja di dalam lorong rak untuk mengantar dan mengambil palet secara otomatis atas perintah remote control operator forklift. Ini mengeliminasi kebutuhan forklift masuk ke dalam lorong rak, memangkas risiko tabrakan hingga 95% dan melipatgandakan kecepatan bongkar muat.
  • Automated Storage and Retrieval System (ASRS): Sistem derek bertingkat (Stacker Crane) terkomputerisasi yang terhubung langsung dengan perangkat lunak WMS untuk memindahkan palet hingga ketinggian lebih dari 30 meter tanpa intervensi manual manusia.

Standar rekayasa beban RMI ANSI MH16.1 & faktor keselamatan

Sistem racking baja wajib memenuhi kriteria perhitungan teknik sipil dan mekanikal struktural:

  • Batas Lendutan Balok (Beam Deflection Limit): Menurut standar RMI ANSI MH16.1, lendutan lentur balok penopang horizontal (beam) saat menahan beban maksimum palet tidak boleh melebihi panjang bentang dibagi 200 ($Deflection \le L / 200$). Lendutan berlebih menandakan kelelahan logam (metal fatigue) yang rawan patah.
  • Pin Pengunci Balok Keselamatan (Safety Beam Lock Pin): Setiap sambungan konektor balok ke tiang tegak (upright frame) wajib dikunci menggunakan pin pengaman baja dengan ketahanan gaya angkat vertikal minimal 4,45 kN (1.000 lbs) untuk mencegah balok terlepas saat garpu forklift mengangkat palet secara tidak sengaja.
  • Papan Beban Kerja Aman (Safe Working Load / SWL Signage): Wajib dipasang plakat identifikasi beban resmi di setiap ujung lorong rak yang menyatakan kapasitas beban maksimum per level balok (misal: Maks 2.000 kg / Level) dan beban total per bay tiang (misal: Maks 12.000 kg / Bay).
  • Ketahanan Gempa (Seismic Design): Struktur tiang dan ikatan silang (cross-bracing) wajib dihitung berdasarkan peta gempa wilayah Indonesia (SNI 1726) dengan angkur baja mutu tinggi yang tertanam kuat ke lantai beton bertulang (slab foundation).
  • Proteksi Bahaya Kebakaran (In-Rack Fire Sprinklers - NFPA 13): Untuk gudang bertingkat tinggi di atas 7,5 meter yang menyimpan material plastik atau kardus mudah terbakar, pipa jaringan sprinkler pemadam kebakaran otomatis wajib dipasang di setiap tingkat rak di antara palet guna memadamkan titik api secara instan sebelum merambat ke struktur baja utama.

Rekayasa lantai beton & lebar lorong kerja (Aisle Width)

Kekuatan sistem rak bertingkat tinggi bertumpu pada kualitas lantai beton (Floor Flatness & Levelness sesuai ASTM E1155 F-Numbers) dan dimensi lorong manuver (Permenaker No. 8/2020):

  • Forklift Counterbalance Standar: Memerlukan lebar lorong kerja 3,5 hingga 4,0 meter. Mengorbankan ruang lantai namun memiliki fleksibilitas operasional outdoor-indoor yang luas.
  • Reach Truck Elektrik: Memerlukan lebar lorong kerja 2,7 hingga 3,0 meter dengan kemampuan mengangkat palet hingga ketinggian 9–12 meter di dalam ruangan berlantai rata.
  • Very Narrow Aisle (VNA / Man-Up Turret Truck): Memerlukan lebar lorong kerja hanya 1,6 hingga 1,8 meter dengan panduan rel baja samping (wire/rail guidance), memaksimalkan kapasitas penyimpanan vertikal hingga ketinggian 15 meter.
  • Pelapisan Tahan Korosi (Finishing): Menggunakan cat bubuk elektrostatik (Epoxy Powder Coating) untuk gudang standar kering, atau galvanis celup panas (Hot-Dip Galvanized) untuk fasilitas ruang beku cold storage yang rawan kondensasi karat.
  • Standardisasi Palet Muatan: Penggunaan palet kayu standar ISPM 15 atau palet plastik HDPE berdimensi standar ISO 1.000 mm x 1.200 mm yang rata untuk mencegah keretakan balok akibat distribusi beban yang tidak seimbang.

Komponen proteksi fisik K3 keselamatan rak

Kerusakan struktural rak paling sering dipicu oleh benturan roda atau sasis forklift pada tiang baja:

  1. Upright Column Protector: Pelindung baja berbentuk U atau bantalan polimer elastis setinggi 400 mm yang dibaut ke lantai beton di depan setiap kaki tiang utama untuk menyerap energi kinetik benturan garpu forklift.
  2. End-of-Aisle Barrier: Pagar baja pelindung ganda berbentuk pipa tebal yang dipasang di setiap ujung baris rak untuk mencegah benturan saat forklift berbelok tajam di persimpangan lorong.
  3. Back-Stop Beam & Wire Mesh Decking: Pembatas belakang dan jaring kawat baja di bawah palet untuk mencegah jatuhnya barang karton yang rusak atau palet kayu yang meleset dari balok penopang.

Simulasi worked example: optimasi kapasitas gudang logistik 1.200 m² (Tinggi 9 Meter)

Studi kasus: Fasilitas gudang berukuran 30 m x 40 m (luas 1.200 m², tinggi bersih atap 9 meter) mengevaluasi 3 opsi konfigurasi racking untuk palet standar ISO 1.000 mm x 1.200 mm (berat 1.000 kg/palet).

Konfigurasi Sistem Racking Lebar Lorong (Aisle) Jumlah Tingkat Balok Total Kapasitas Palet Pemanfaatan Ruang
Selective Pallet Racking (Forklift Reach Truck) 2,8 Meter 5 Level Vertikal 1.250 Pallet Positions Aksesibilitas 100% ke seluruh SKU
Double Deep Racking (Deep Reach Truck) 3,0 Meter 5 Level Vertikal 1.680 Pallet Positions Kapasitas naik +34,4% dibanding Selective
Drive-In Racking (High Density Block) Lajur Masuk Khusus 5 Level Vertikal 2.100 Pallet Positions Kapasitas naik +68,0% (Ideal Cold Storage)

Checklist 5 langkah inspeksi keselamatan rak (SEMA Standards)

  1. Pemeriksaan Kelurusan Tiang Tegak (Verticality Check): Pastikan defleksi tiang tegak akibat benturan tidak melebihi 3 mm per 1 meter bentang vertikal (Toleransi SEMA Green Hazard Limit).
  2. Verifikasi Kelengkapan Pin Pengunci Balok: Periksa seluruh sambungan balok dan ganti segera pin yang hilang atau bengkok menggunakan pin pengunci baja orisinal pabrikan.
  3. Inspeksi Retak Lantai dan Baut Angkur: Periksa apakah ada baut angkur yang kendor atau retakan lantai beton di sekitar pelat dasar tiang (baseplate).
  4. Audit Pelabelan Beban Maksimum SWL: Pastikan seluruh balok memiliki stiker penanda beban yang jelas dan operator tidak memuat palet yang melebihi batas tonase.
  5. Inspeksi Tahunan Ahli Struktur Independen (SARI): Lakukan audit kelayakan struktural menyeluruh setiap 12 bulan sekali oleh auditor kompeten berlisensi K3.

Kesimpulan

Investasi pada sistem racking gudang yang dirancang presisi berbasis standar rekayasa RMI ANSI MH16.1 dan Permenaker No. 8/2020 bukan sekadar meningkatkan kapasitas penyimpanan kubik hingga lebih dari 60%, melainkan pilar utama perlindungan keselamatan kerja operator dan keberlanjutan operasional logistik modern.

GMA World menyediakan konsultasi desain tata letak fasilitas gudang, suplai dan instalasi sistem racking industri bersertifikasi (Selective, Drive-In, Cantilever, Mezzanine), serta audit kelayakan struktur beban pergudangan. Seluruh kalkulasi beban dan standar keselamatan tunduk pada regulasi resmi Kementerian Ketenagakerjaan dan standar teknik sipil nasional.
